2017年07月20日

MPV(LY3P)のドラシャブーツ交換等...。④

シャフトが完了したので、戻し作業です。
↑まずはミッション側をズコンとはめ込んで
(けっこう力がいるのと、Fショックの下部と外側ブーツが当たりそうなので注意が必要です。)
↑ちゃんとはまっているか確認します。
↑ハブ側もはめ込みます、スタビリンクやABSセンサーを戻していきます。
(昨日同様、ネジ山清掃をしてます。)
↑こちらもボールジョイントブーツは新品に交換。

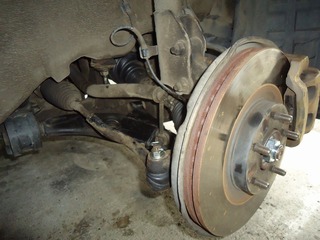

↑タイロッドエンドを固定して、ローター、キャリパーも戻します。
↑ハブロックナットを規定のトルクで締めて、かしめておきます。
↑昨日作業した左側も、ちゃんとはまっているか確認しておきます。
↑右同様、ハブロックナットを締めて、かしめが済んだら完了です。
↑作業場から表へ移動です。
ラベル:LY3P
posted by じじ at 20:34| 北海道 ☔| Comment(0) | TrackBack(0) | マツダ | 更新情報をチェックする

MPV(LY3P)のドラシャブーツ交換等...。③

今日は、
↑MPV(LY3P)のドラシャブーツが来ましたので、早速作業開始です。
↑お決まりのシャフトのスプライン部分をビニールテープで養生します。
↑ブーツ、バンドを通して、Cリングでベアリング押さえを固定します。
↑これから、ジョイント部分と合体させます。
↑ジョイント部分に7割くらい、残りをブーツ部分に注入してベアリング抜け防止のクリップを
ジョイント内部に固定します、そしてあとはブーツとジョイントを合体、バンドで締めます。
(手がグリスまみれなので、完了後の画像しかありません。)
